como se conectan los flasher de las vias?


  • Please log in to reply
19 Respuesta(s) a este Tema

#1 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 05 June 2011 - 09:00 PM

Hey amigos ando preguntando como se conectan los flasher y de cuantas patas tiene que ser para las vias y las luces de parqueo?, e encontrado esquemas pero no le hayo, preferiria que me hablaran y esplicaran en salvadoreño xD, asi que una alma caritativa que me eche la mano, quiero poner de toque las luces del nave por que el otro mes se me viene el cambio de placas, asi que de antemano agradecere su ayuda
  • 0

#2 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 05 June 2011 - 09:50 PM

Tiene que ser de tres terminales, si no encuentro un diagrama entendible voy a hacer uno y lo pongo en tema ya explicado
  • 0

#3 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 05 June 2011 - 09:54 PM

gracias brother, segun me dijeron es bueno ponerle un relay al flasher me sacas de la duda y de antemano gracias!!.
  • 0

#4 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 05 June 2011 - 10:42 PM

gracias brother, segun me dijeron es bueno ponerle un relay al flasher me sacas de la duda y de antemano gracias!!.


Depende, vas hacer todo el circuito o solo vas a reemplazar las lineas?
Si vas hacer otro circuito y anular el que trae el carro por seguridad lo podes poner

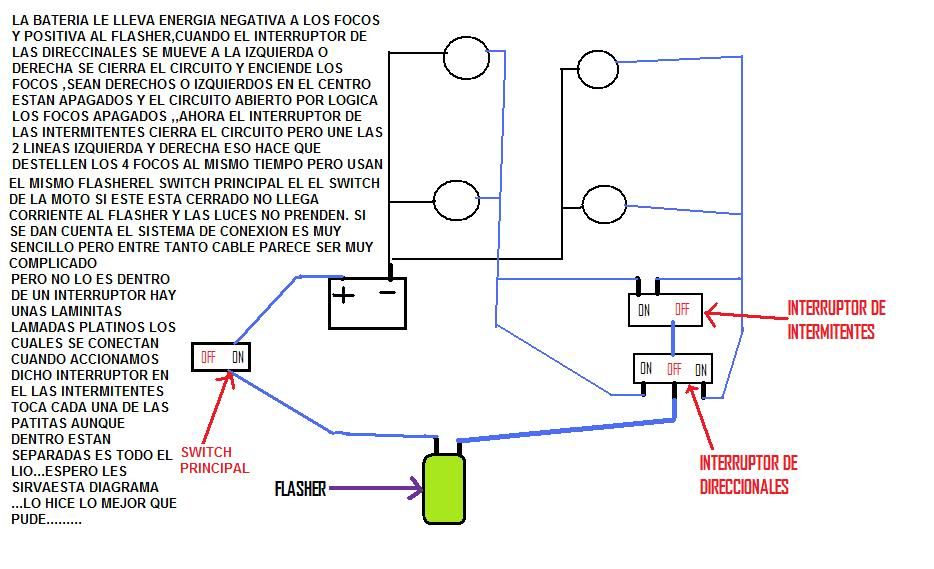

Encontre este diagrama en internet

Imagen enviada

Si tiene alguna duda con el diagrama pregunte
  • 0

#5 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 06 June 2011 - 08:20 AM

ok, pero si vamos a hacer de nuevo todo el sistema, me podrias explicar a donde le pongo el relay?? y como lo conecto, perdon por abusar de tu tiempo!!!.
  • 0

#6 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 06 June 2011 - 08:42 AM

ok, pero si vamos a hacer de nuevo todo el sistema, me podrias explicar a donde le pongo el relay?? y como lo conecto, perdon por abusar de tu tiempo!!!.


Tiene que ir despues del switch principal, antes que el flasher.
En la noche te pongo el diagrama con el rele porque ahorita voy de salida
  • 0

#7 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 06 June 2011 - 08:46 AM

Tiene que ir despues del switch principal, antes que el flasher.
En la noche te pongo el diagrama con el rele porque ahorita voy de salida


gracias mano!!!
  • 0

#8 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 07 June 2011 - 12:26 AM

Aqui esta el diagrama ya con el rele
Imagen enviada

Este tema ha sido editado por tiolux: 07 June 2011 - 10:37 PM

  • -1

#9 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 07 June 2011 - 07:55 AM

no veo el adjunto!!! :(
  • 0

#10 Firingoro

Firingoro

    Cliente VIP

  • Members
  • 102 Mensaje(s)

Publicado el 07 June 2011 - 07:06 PM

Me cayó al pelo esta info, ya que mi carrin por ser tan viejo, de fabrica no trae luces de parqueo o cortesía
  • 0

#11 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 07 June 2011 - 07:48 PM

Me cayó al pelo esta info, ya que mi carrin por ser tan viejo, de fabrica no trae luces de parqueo o cortesía

y vos ves el adjunto, por que yo no lo veo!!
  • 0

#12 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 07 June 2011 - 10:38 PM

Ya soluciono el problema. Hoy si creo que ya se puede ver

Este tema ha sido editado por tiolux: 07 June 2011 - 10:40 PM

  • 0

#13 mar478

mar478

    Aprendiz

  • Members
  • 185 Mensaje(s)

Publicado el 09 June 2011 - 08:20 AM

te mandantes viejito, gracias me has ayudado un resto!!
  • 0

#14 tiolux

tiolux

    Moderador

  • Moderators
  • 2785 Mensaje(s)

Publicado el 09 June 2011 - 08:30 AM

De nada se ayuda en lo que se puede
  • 0

#15 Firingoro

Firingoro

    Cliente VIP

  • Members
  • 102 Mensaje(s)

Publicado el 12 February 2012 - 03:09 PM

Tiolux, yo tengo el mismo problema pero no veo el diagrama; lo puedes poner de nuevo por favor?
Se te agradece
  • 0

#16 salvador

salvador

    Tijuiliador B

  • Members
  • 892 Mensaje(s)

Publicado el 12 February 2012 - 08:37 PM

de verdad q no se ve el digrama
  • 0

#17 Firingoro

Firingoro

    Cliente VIP

  • Members
  • 102 Mensaje(s)

Publicado el 12 February 2012 - 10:18 PM

Gracias!!!! ya vi el diagrama; lo voy aprobar a ver que tal me va; luego les cuento.
  • 0

#18 Firingoro

Firingoro

    Cliente VIP

  • Members
  • 102 Mensaje(s)

Publicado el 24 February 2012 - 08:33 PM

ok, me funcionó el diagrama; solo le puse un switch de seis patas que no se como se llama y de los cuales solo se utilizan 4; es un switch que tiene encendido a ambos lados y apagado al centro, pero es doble.
Hoy solo me falta echarme el adapte del la luz de freno.
  • 0

#19 Sentra_85

Sentra_85

    Ayudante de Taller

  • Members
  • 252 Mensaje(s)

Publicado el 10 May 2012 - 09:51 AM

Joder yo tampoco vi el diagrama... esta bloqueado para clientes VIP jajaja :)
  • 0

#20 daniel barrientos

daniel barrientos

    Newbie

  • Members
  • Marcar
  • 2 Mensaje(s)

Publicado el 10 May 2012 - 10:49 AM

Me cayó al pelo esta info, ya que mi carrin por ser tan viejo, de fabrica no trae luces de parqueo o cortesía


  • 0
