El carburador en motores sobrealimentados (turbo)


  • Please log in to reply
15 Respuesta(s) a este Tema

#1 Low&Loco

Low&Loco

    Tijuiliador A

  • Members
  • 1091 Mensaje(s)

Publicado el 07 November 2009 - 07:45 PM

Hay muchos de nosotros tijuiliadores que nos encanta el sonido de un buen "chiflido" al cambiar de velocidad, pero cuando un motor es carburado hay muchas dudas al respecto, en este tema se explica bastante bien la configuracion para poner tu motor carburado a "estornudar"

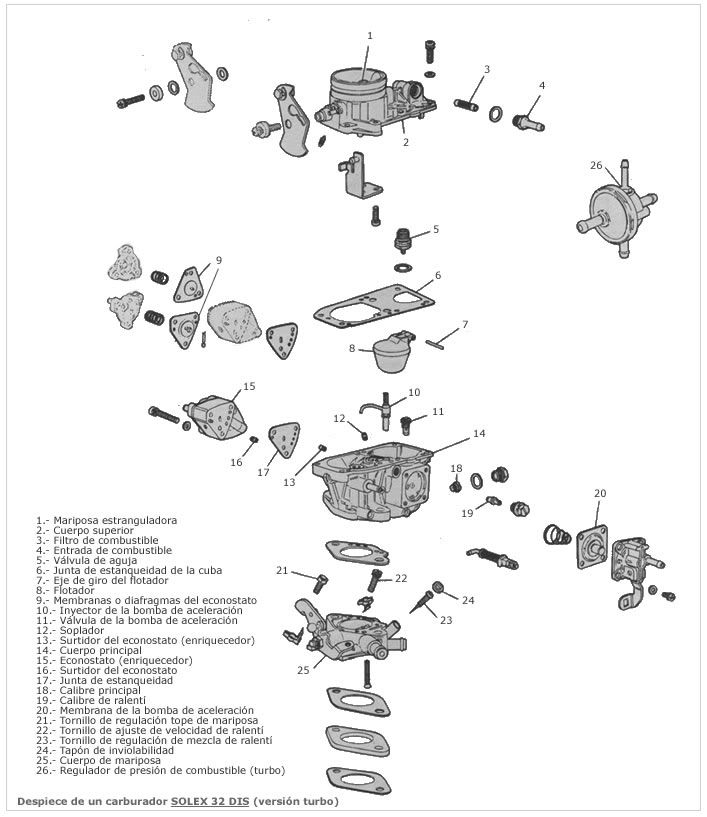

El carburador de la marca SOLEX, modelo Solex 32 DIS, se utiliza para alimentar motores atmosféricos pero también para motores sobrealimentados (turbo). El carburador esta situado después de la salida del compresor del turbo, por lo que esta sometido a la presión de este, por lo tanto se trataría de un carburador "soplado". Las juntas de estanqueidad del carburador están sometidas a la presión del turbo por lo que están reforzadas.

Las diferencias del carburador utilizado en motores sobrealimentados con respecto al carburador que alimenta a motores atmosféricos son:

  • El cuerpo superior del carburador esta hecho de magnesio.
  • La junta de la cuba de combustible esta fabricada de caucho reforzado (0,6mm de espesor).
  • Los casquillos donde gira el eje de la mariposa de gases tienen una junta de estanqueidad de labio.
  • El surtidor de ralentí tiene una junta de sellado.
  • Las membranas o diafragmas de la bomba de aceleración y econostato están reforzadas.
  • La superficie de contacto que existe entre el cuerpo superior y medio del carburador se ve ampliado para poder soportar mejor la presión de soplado del turbo.
Imagen enviada


Regulador de presión de combustible

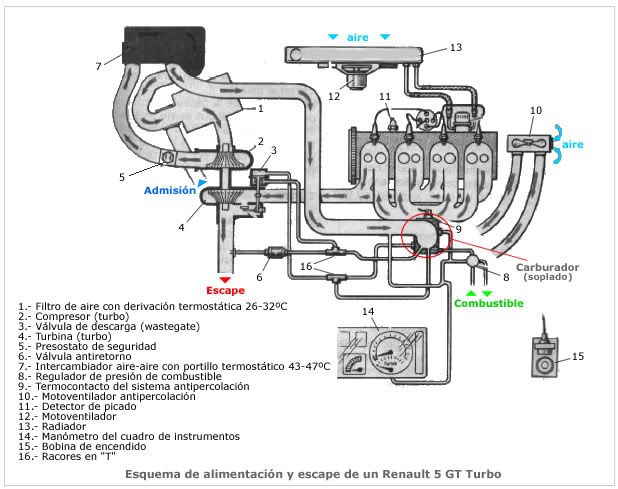

Este elemento (nº 5 en la figura inferior) aparece cuando hay que alimentar motores sobrealimentados (turbo). El combustible suministrado para alimentar el motor es proporcionado por una bomba eléctrica que se acompaña con el regulador de presión, esté sirve para mantener constante la presión de combustible suministrado independiente del régimen de funcionamiento del motor. La bomba eléctrica puede suministrar 80 litros de combustible por hora a una presión de 2,5 bar.

Imagen enviada



Funcionamiento

  • A bajas r.p.m. del motor la membrana del regulador es empujada por el muelle, no dejando retornar combustible al depósito, por lo tanto, todo ira a la cuba del carburador. Una vez que la presión del combustible se incrementa, por que la bomba suministra mas combustible que la necesaria para alimentar el motor, empuja la membrana hacia la derecha contra el muelle y destapa el orificio del tubo de retorno de combustible al depósito.
  • A medida que aumenta el nº del r.p.m. del motor y una vez que entra en funcionamiento el turbo, la presión de este empuja la membrana del regulador hacia la izquierda sumandose a la fuerza del muelle. Ahora es mas difícil que la presión del combustible pueda mover la membrana y por lo tanto destapar el orificio de retorno, por lo tanto, se incrementa la presión de combustible y con ello el volumen de combustible que se suministra al carburador justo en el momento que el motor tiene un mayor consumo.
Con el regulador de presión se consigue que cuando el turbo funciona a pleno rendimiento, tenemos un incremento extra en el suministro de combustible al carburador y por lo tanto al motor.

Bomba de aceleración
La bomba de aceleración en los carburadores que alimentan motores sobrealimentados es similar a la de otros carburadores, simplemente tiene un tubo que se conecta a una de las cámaras de la membrana para que este sometida a la presión del turbo (T). esto asegura que la presión del turbo actúa por ambas caras de la membrana por igual.


Enriquecedor de sobrealimentación (turbo)

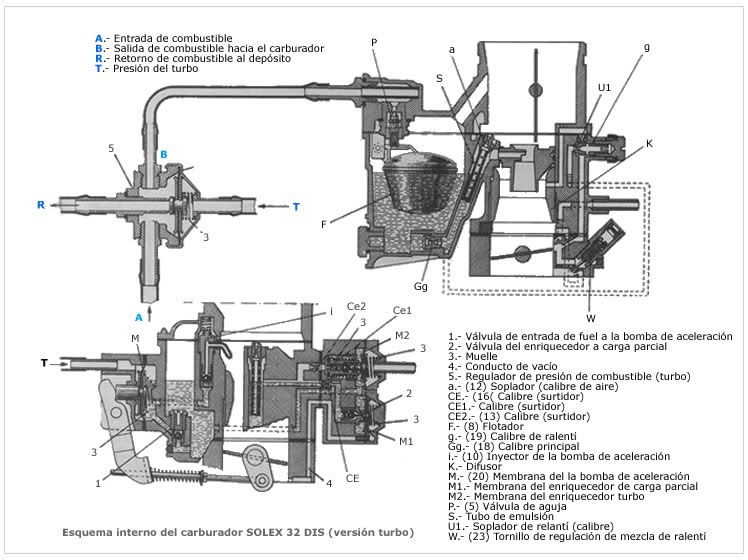

Este sistema esta formado (ver figura inferior) por una cápsula neumática, que consta a su vez de una membrana (M2) que controla una válvula de bola (Z). La membrana esta accionada por una de sus caras por la fuerza del muelle (3) y de la presión atmosférica que le llega por el tubo (F). Por el otro lado de la membrana la presión del combustible que llega desde la cuba es la que la empuja contra el muelle.


Funcionamiento
  • A bajas r.p.m. y régimen de ralentí cuando el turbo no ha entrado en funcionamiento todavía, el suministro de gasolina por el circuito de alta o surtidor y el circuito de ralentí se hace de manera normal.
  • A medida que el motor aumenta de revoluciones y entra en funcionamiento el turbo, aumenta la presión en la cuba llegando el combustible al enriquecedor con presión y desplazando la membrana (M2) hacia la derecha contra el muelle, con lo que la válvula de bola (Z) se retira de su asiento, abriendo el paso de combustible a través de los calibres (CE1 y CE2) hacia el tubo de emulsión (circuito de alta), haciendo que suba el nivel de combustible en el mismo y por lo tanto aumentado el suministro de combustible al motor al mismo tiempo que aumenta también la entrada de aire al mismo.
  • A altos regímenes de motor y con una presión alta del turbo, la presión del combustible aumenta y empuja mas la membrana hacia la derecha que arrastra a su vez el émbolo (V), que al desplazarse de su asiento, deja pasar mayor cantidad de combustible a través del calibre (CE2).
Imagen enviada


Por debajo del enriquecedor (turbo) tenemos el enriquecedor convencional (el que llevan la mayoría de los carburadores) que funciona a plenas cargas es decir con la mariposa de gases totalmente abierta. El control de este segundo enriquecedor se hace por medio del vacío reinante por debajo de la mariposa de gases, a cuya altura se dispone de una toma (X) que se transmite hasta la membrana (M1) de la cápsula neumática del enriquecedor.


El carburador SOLEX 32 DIS ha sido utilizado entre otros automóviles por los conocidos:

  • Renault 5 GT Turbo (C405) año 87-89
  • Renault 5 GT Turbo (C405) año 87-92
  • Renault 11 Turbo (C375) año 85-86
  • Renault 9&11 Turbo (L425/C375) año 86-89
  • Renault 18 Turbo (R1345) año 80-83
  • Renault 18 Turbo (R1345) año 83-85
  • Renault Fuego Turbo (R1345) 83-86
Imagen enviada

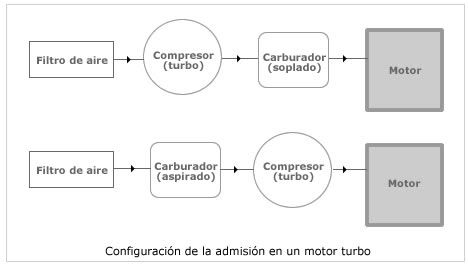

Existen según la colocación en el motor dos tipos de carburadores: los "soplados" como el que hemos visto hasta ahora y los "aspirados" que se sitúan entre el filtro de aire y el turbocompresor. Los inconvenientes de esta disposición han sido siempre dos: mayor dificultad en el arranque (recorrido más largo desde el carburador al cilindro), y que el turbo trabaja con mezcla, constituyéndose en una potencial bomba. Recíprocamente, el trabajar con mezcla permite homogeneizarla a la perfección, pudiendo utilizarse un reglaje ligeramente menos rico; y a su vez, la gasolina al vaporizarse refrigera en parte al turbo. Por otra parte, el carburador puede estar como en un atmosférico, sin problemas de tener que presurizar la cuba, ni excesivas presiones sobre la mariposa.

Imagen enviada

Espero que esta informacion haya sido de ayuda, a mi en lo personal me dio un par de ideas al respecto, que sigan los tijuiles!!!
  • 0

#2 tunchito

tunchito

    Ayudante de Taller

  • Members
  • 215 Mensaje(s)

Publicado el 09 November 2009 - 07:48 PM

Esta muy buena la informacion.........me despejo muchas dudas acerca si se podia hacer turbo un carro carburado....................pero ha de ser un poquito dificil y caro comprar un carburador solex..............excelente post.....
  • 0

#3 mav78

mav78

    Mecanico

  • Members
  • 454 Mensaje(s)

Publicado el 09 November 2009 - 08:08 PM

Esta dificil conseguir ese carburador, ya quisiera andar un mi nissan 1200 pick up estornudando con turbo...
  • 0

#4 sared mg

sared mg

    Tijuiliador Élite

  • Members
  • 5243 Mensaje(s)

Publicado el 10 November 2009 - 07:54 PM

Esta muy buena la informacion.........me despejo muchas dudas acerca si se podia hacer turbo un carro carburado....................pero ha de ser un poquito dificil y caro comprar un carburador solex..............excelente post.....


no necesariamente debe ser un solex... ahi dependera de tu motor y tu setup, en realidad es posible hacer un carburado turbo pero tendrias un monton de limitantes

he visto tambien que usan el 32/36 y el 40 para poner turbo, con las modificaciones necesarias y la despresurisacion
  • 0

#5 tunchito

tunchito

    Ayudante de Taller

  • Members
  • 215 Mensaje(s)

Publicado el 10 November 2009 - 08:15 PM

no necesariamente debe ser un solex... ahi dependera de tu motor y tu setup, en realidad es posible hacer un carburado turbo pero tendrias un monton de limitantes

he visto tambien que usan el 32/36 y el 40 para poner turbo, con las modificaciones necesarias y la despresurisacion


Pero ha de salir un poquito mas cariñoso $$$ hacer un carburado turbo, o no?

Y las limitantes cuales serian ?
  • 0

#6 hustler

hustler

    Tijuiliador B

  • Members
  • 822 Mensaje(s)

Publicado el 10 November 2009 - 08:43 PM

ahi preguntele a flyinghonda, ahi tiene el conejo carburado y chiflando
  • 0

#7 FlyingHonda

FlyingHonda

    Race Elder

  • Members
  • 889 Mensaje(s)

Publicado el 10 November 2009 - 10:52 PM

definitivamente se puede, pero no es la mejor opcion. el turbo es mas agradecido con inyeccion ya sea mecanica o electronica.

con mucho ingenio el turbo puede funcionar con un carburador, hay que presurizarlo pero aun asi no es la mejor opcion. yo lo voy a hacer inyectado porque ahorita carburado es poco confiable.
  • 0

#8 gato

gato

    Ayudante de Taller

  • Members
  • 291 Mensaje(s)

Publicado el 10 November 2009 - 11:04 PM

ganas no me faltan de turbiarlo pero a eso le temo a un mal trabajo ya q el mio es un perol viejito carburado, me han dicho q cuando es asi el carburador en mi kso un holley 32/36 irìa situando en la bok del turbo x dond el aspira el aire.
  • 0

#9 alexd310

alexd310

    Tijuiliador A

  • Members
  • 1075 Mensaje(s)

Publicado el 11 November 2009 - 01:29 AM

Exelente aporte....

y Exelente Tema...

Asi se aprende..!!

  • 0

#10 ChOvE Civic

ChOvE Civic

    Moderador

  • Moderators
  • 1188 Mensaje(s)

Publicado el 11 November 2009 - 08:17 AM

Puuuya no sabia q no era tan facil hacer turbo un carro carburado. Pero x ejemplo q limitantes se tendrian?
  • 0

#11 pelon_Si

pelon_Si

    Tijuiliador A

  • Members
  • 1075 Mensaje(s)

Publicado el 11 November 2009 - 08:53 AM

ganas no me faltan de turbiarlo pero a eso le temo a un mal trabajo ya q el mio es un perol viejito carburado, me han dicho q cuando es asi el carburador en mi kso un holley 32/36 irìa situando en la bok del turbo x dond el aspira el aire.

hacelo turbo y lo probamos
  • 0

#12 gato

gato

    Ayudante de Taller

  • Members
  • 291 Mensaje(s)

Publicado el 11 November 2009 - 11:47 AM

hacelo turbo y lo probamos



a la orden don pelon si esa es mi meta vergiart en una hechada en el jabali frente a toda la mara jajajajajajajajaja
  • 0

#13 FlyingHonda

FlyingHonda

    Race Elder

  • Members
  • 889 Mensaje(s)

Publicado el 11 November 2009 - 12:09 PM

para que vean mas o menos el trabajo que se hizo en mi motor para presurizar el carburador y tener el turbo:

Imagen enviada
  • 0

#14 eduardotercel

eduardotercel

    Ayudante de Taller

  • Members
  • 221 Mensaje(s)

Publicado el 11 November 2009 - 01:31 PM

low&loco te felicito por este tema me interesa mucho ya que tengo el mio en eltaller por un problema de carburacion pero no es lo mismo teorico que practico haber cuando podemos meter mano a uno para aprender mas depende como me dejen el mio
LOS RUMORES ENTRE LOS MECANICOS ES "EL CARBURADOR ES BIEN DELICADO POR ESO NO LO TOCO" que tan cierto sera?

hey pelon para cuando tendremos esa hechada con el gato esta buena esa apuesta
  • 0

#15 mazacra

mazacra

    Mecanico

  • Members
  • 549 Mensaje(s)

Publicado el 11 November 2009 - 04:17 PM

Gato !!!!!!!!!!!!!! yo he visto un carrito datsun 1977 ocupa el mismo motor de tu pick up y te cagaras al verlo, pues este tiene turbo intercooler con su blow off, este datsun tiene un carburador presurizado.- en tu caso vos le podes poner un carburador presurizado del que trae el reanul turbo ese carburador mi amigo chicho tiene uno , o si no lo podes mandar a traer.- Despues de ahi solamente el kit del turbo con su intercooler y la blow off , pero recuerda lo que te dije, en caso de turbo los pistones tiene que ser de baja pero !!!!FORJADOS!!!!! ya forjados hasta nitro le podes meter y te aguantan pero de nada de esto te va aservir si la caja o relacion te mata la potencia bestial del motor , hay que tijuiliar la corona y poner una relacion deacuerdo al motor
  • 0

#16 robercivic

robercivic

    Tijuiliador A

  • Members
  • 1536 Mensaje(s)

Publicado el 11 November 2009 - 05:13 PM

hey buena info..............
  • 0
